УГС-6/2А Фланцегибочный станок

Описание

Фланцегиб предназначен для гибки:

В НАЛИЧИИ 530 000 руб. с НДС

Профилей, для изготовления фланцев, методом прокатки тремя роликами в холодном состоянии.

Станок имеет возможность применения в широком диапазоне при изготовлении заготовок круглой формы, фланцев из полосовой и угловой стали для соединения воздуховодов круглого сечения:

    • прямошовных фальцевых;
    • прямошовных сварных;
    • спирально-фальцевых;
    • спирально-сварных.



Комплектуется универсальными роликами для гибки:

  • полосовой стали 25х4, с минимальным радиусом гибки 90 мм;
  • угловой стали 25х25х3, 25х25х4, 32х32х4, 36х36х4, 40х40х4 с наименьшим радиусом гибки 177,5 мм.

Станок может быть использован для изготовления спирально-пространственных деталей конструкций, из полосового и углового проката, а также, при гибке деталей методом вальцевания из других профилей, с заменой конфигурации рабочих роликов, в пределах своих технических возможностей.

Станок применяется на предприятиях, по изготовлению вентиляционных и санитарно-технических изделий, а также, на заводах по изготовлению металлоконструкций при производстве деталей гнутой пространственной формы.

Фланцегибочный станок УГС-6/2А электромеханический для гибки круглых и профильных труб.

Комплектуется универсальными роликами для гибки: полосовой стали 25х4, с минимальным радиусом гибки 90 мм; угловой стали 25х25х3, 25х25х4, 32х32х4, 36х36х4, 40х40х4 с наименьшим радиусом гибки 177,5 мм. Станок может быть использован для изготовления спирально пространственных деталей конструкций.

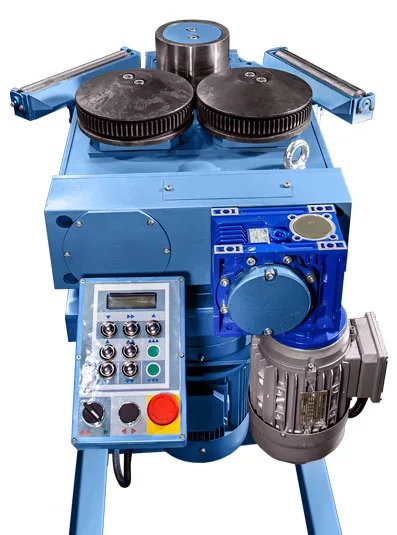

Фланцегибочный станок УГС-6/2А с электронной системой управления.

Электронная система управления. Возможность управления станком в полуавтоматическом и ручном режимах, причем в автоматическом режиме процесс гибки осуществляется системой электронного управления, по заданной программе.

Фланцегибочный станок УГС-6/2А
для изготовления спирально пространственных деталей конструкций.

Станок имеет возможность применения в широком диапазоне при изготовлении заготовок круглой формы, фланцев из полосовой и угловой стали для соединения воздуховодов круглого сечения: прямошовных фальцевых; прямошовных сварных;спирально-фальцевых; спирально-сварных.

Преимущества
фланцегиба полуавтоматического УГС-6/2А

– Возможность управления станком в полуавтоматическом и ручном режимах, причем в автоматическом режиме процесс гибки осуществляется системой электронного управления, по заданной программе.
– Оснащен системой динамического торможения главного привода.
– Технологический модуль оснащен электроприводом для автоматического позиционирования роликов в процессе производства гибочных операций.
– Управление станком осуществляется с пульта.
– Не требует специальной подготовки фундамента, устанавливается на любое твердое покрытие.

Примеры гибки

С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
Дополнительно поставляет по желанию заказчика:



– комплекты сменных колодок;
– комплект запасных частей к механизму;
– производит обучение персонала на территории завода-изготовителя, дает консультации по работе на станке;
– осуществляет ремонт и обслуживание поставляемого оборудования.

Технические характеристики

НаименованиеЕд. ИзмПараметры
Общее количество рабочих роликов:
– приводных
шт.3
2
Скорость прокатки:
– полосовой стали
– угловой стали
м/мин.
7
8,5
Скорость подачи центрального роликам/мин.0,09
Максимальный ход центрального роликамм.80
Предел текучести вальцуемого материала бткг/см22500
Профиль прокатываемого материала:
– полосовая сталь
– угловая сталь
(см. Приложение 2)
мм
25 х 4
25 х 25 х 3
25 х 25 х 4
32 х 32 х 4
36 х 36 х 4
40 х 40 х 4
Внутренние диаметры изготовляемых фланцев:
– из полосы
– из уголка
(см. Приложение 2)
мм

180…315 и более
355…2000
и более
Мощность главного приводакВт3,0
Мощность привода центрального роликакВт0,75
Суммарная мощность станкакВт3,75
Габаритные размеры станка,
Д х Ш х В:
– без пульта управления
– с пультом управления
мм

900 х 630 х 980
900 х 860 х 1140
Масса станкакгне более 370

Дополнительная комплектация

Получаемые изделия
