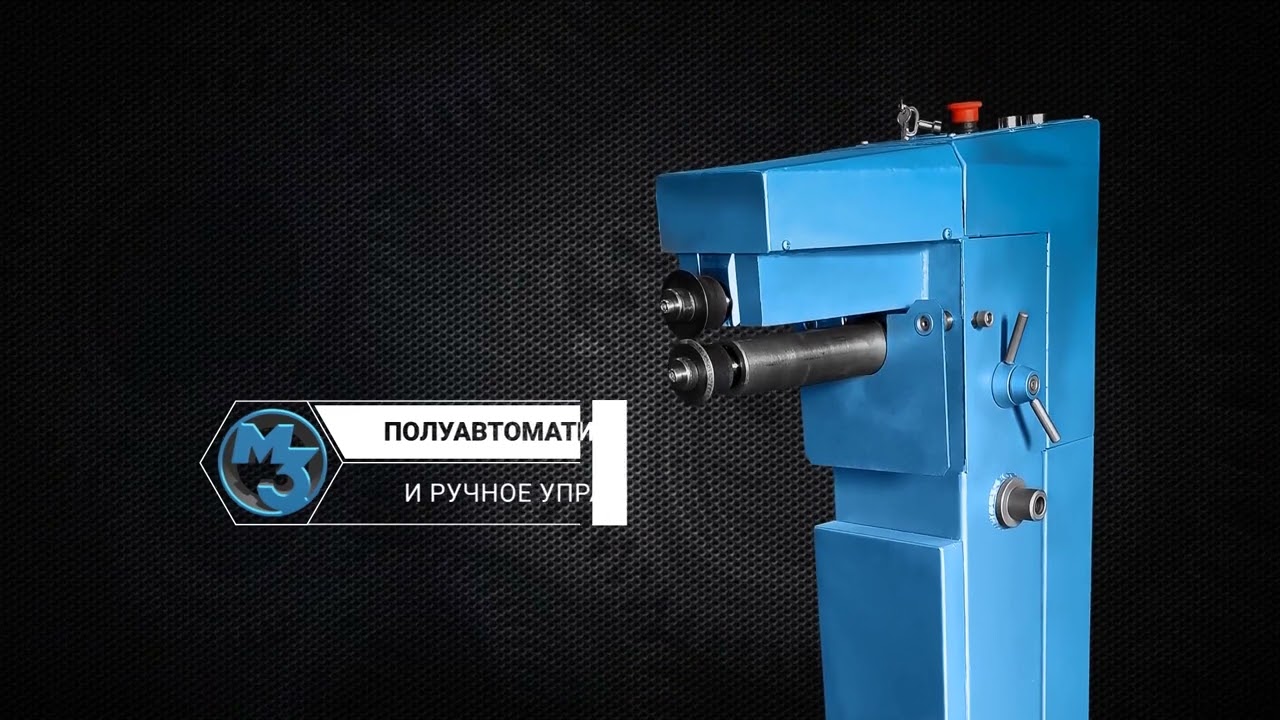

ММЗ-3701 Зиговочный станок
Описание
Зиговочный станок ММЗ-3701 относится к группе вальцовочного оборудования ротационного типа и предназначен для работы с тонколистовым металлом.
Зиговочный станок оснащенный специальными роликами, может выполнять различные операции по обработке круглых частей воздуховодов:
- Отбортовку кромки круглой обечайки под бандаж.
- Отрезку края круглой обечайки.
- Вырезание сегментов отводов из плоской заготовки.
- Формирование кольцевого зига на поверхности круглой обечайки.
- Гофрирование торца круглой обечайки.
- Отбортовку края сегментов для последующего соединения звеньев в фасонные части воздуховодов.
Станок, оснащенный дополнительной оснасткой, может выполнять следующие операции:
- Вальцевание круглой заготовки из плоского металла.
- Отбортовку края плоского круга на 90⁰.
- Вырезание круглой заготовки из плоского листа.
Станок эксплуатируется в помещениях с естественной и искусственной вентиляцией, выполнен в климатическом исполнении УХЛ4 ГОСТ 15150.
Применяется при изготовлении вентиляционных систем и прочих изделий из тонколистового металла.
Подключается к сети переменного тока ~380В/50Гц и к пневмосети с рабочим давлением Р=0,4…0,6 МПа (4…6 кг/см2).
Преимущества
зиговочного станка ММЗ 3701
- Может работать в ручном и полуавтоматическом режимах.
- Имеет электромеханический привод с частотным преобразователем и электронную систему управления частотой вращения рабочих роликов.
- Функцию прижима верхнего ролика осуществляет пневматическая система с регулируемым усилием прижимимах.
- Не требует подготовки специального фундамента, устанавливается на твердое покрытие цехового помещения и выравнивается винтовыми шарнирными опорами.
Базовые комплекты роликов
Основной комплект роликов для:
- Предварительной отбортовки под бандаж без зига.
- Окончательной отбортовки под бандаж без зига.
- Резки.
- Гофрирования.
- Образования зига.
- отбортовки стыка фасонных частей воздуховода.
По заказу может комплектоваться дополнительными комплектами роликов для:
- Вальцевания круглой заготовки из листового материала.
- отбортовки края плоского круга на 90⁰.
- вырезания круглой заготовки из листового материала.
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
- Поставляет комплекты сменных роликов.
- Изготавливает запасные части и комплектующие к станку.
- Проводит обучение персонала на территории завода-изготовителя, дает консультации по работе на станке.
- Осуществляет ремонт и обслуживание поставляемого оборудования.
Технические характеристики
| Наименование | Ед. Изм | Параметры |
|---|---|---|
| Толщина прокатываемого материала, S | мм | 0,25…1,25 |
| Диаметр обрабатываемых обечаек, D | мм | 80…1000 |
| Расстояние между центрами роликов, A | мм | 60 |
| Максимальный вылет роликов, L | мм | 250 |
| Частота вращения роликов, n (бесступенчатое регулирование) | об/мин. | 0,4…47,4 |
| Скорость прокатки, V | м/мин. | 0,08…8,89 |
| Давление в пневматической сети, Р | МПа (кг/см2) | 0,4-0,6 (4-6) |
| Мощность привода, N | кВт | 0,75 |
| Габаритные размеры: c подставкой ДхШхВ без подставки ДхШхВ | мм | 910х790х1360 680х400х1230 |
| Масса: c подставкой без подставки | кг | 250 200 |
Получаемые изделия

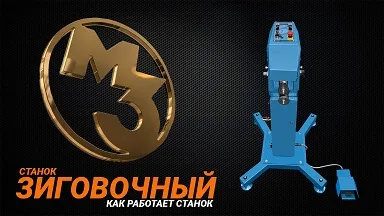

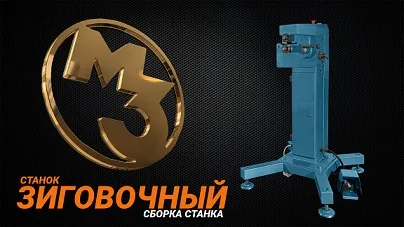

Видео
