ММЗ-3303 Фальцепрокатный станок
- Описание
- Технические характеристики
- Дополнительная комплектация
- Получаемые изделия
- Видео
Описание

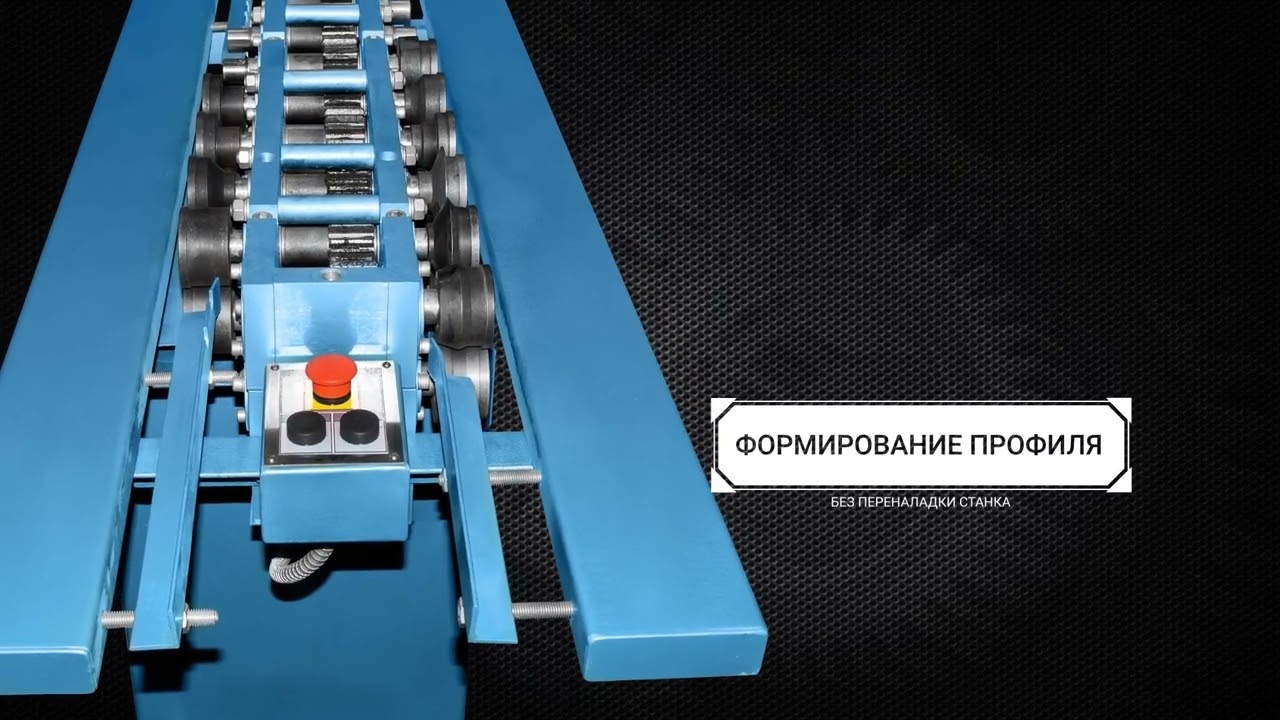

Фальцепрокатный станок ММЗ-3303 относится к группе прокатного оборудования ротационного типа и предназначен для профилирования тонколистового материала.
![](https://mmz3.ru/wp-content/uploads/2023/08/01-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/02-2-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/03-2-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/04-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/05-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/06-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/07-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/08-2-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/09-2-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/10-2-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/11-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/12-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/13-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/14-2-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/15-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/16-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/17-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/18-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/19-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/20-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/21-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/22-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/23-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/24-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/25-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/26-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/27-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/28-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/29-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/30-1-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/31-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/32-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/33-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/34-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/35-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/36-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/37-scaled.webp)
![](https://mmz3.ru/wp-content/uploads/2023/08/38-scaled.webp)
Станок, оснащенный специальными роликами, может выполнять прокатку элементов фальцевых соединений, применяемых при изготовлении круглых и прямоугольных воздуховодов:
- Угловое фальцевое соединение с последующей осадкой;
- Соединение лежачих фальцев и плоской рейки;
- Фальцевое соединение на основе двух лежачих фальцев;
- Угловое защёлочное соединение, не требующее осадки.
Комплектуется (базово) роликами для прокатки:
- Длинного углового фальца, требующего осадки;
- Короткого углового фальца, требующего осадки;
- Лежачего фальца;
Станок, оснащенный дополнительными специальными роликами, может использоваться для образования:
- Электротехнических каналов, коробов.
- Уголков.
- П- и W-образных элементов.
- Желобов, а так же различных элементов конструкций.
Применяется при изготовлении вентиляционных систем круглых и прямоугольных воздуховодов и прочих изделий из тонколистового материала или штрипса.
Эксплуатируется в помещениях с естественной и искусственной вентиляцией, выполнен в климатическом исполнении УХЛ4 ГОСТ 15150.
Не требует подготовки специального фундамента, устанавливается на твердое покрытие цехового помещения и выравнивается винтовыми шарнирными опорами.
Подключается к сети переменного тока ~380В/50Гц. и заземляется.
Преимущества
фальцепрокатного станка ММЗ 3303
- Высокая производительность.
- Простата управления.
- Возможность работы по формированию профиля без переналадки станка (смены роликов).
- Не требует подготовки фундамента.
Базовый комплект роликов
![Базовый комплект роликов поставляемых вместе с фальцепрокатным станком для формирования фальцевых соединений](https://mmz3.ru/wp-content/uploads/2023/08/f81_4-1-jpg.webp)
![Базовый комплект роликов поставляемых вместе с фальцепрокатным станком для формирования фальцевых соединений](https://mmz3.ru/wp-content/uploads/2023/08/f81_4-1-jpg.webp)
2. Короткий угловой фальц, требующий осадки (рис.2).
3. Лежачий фальц (рис.3).
По заказу может комплектоваться дополнительными роликами.
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
- Поставляет комплекты сменных роликов.
- Изготавливает запасные части и комплектующие к станку.
- Проводит обучение персонала на территории завода-изготовителя, дает консультации по работе на станке.
- Осуществляет ремонт и обслуживание поставляемого оборудования.
Технические характеристики
Наименование | Ед. Изм | Параметры |
---|---|---|
Толщина профилируемого листа, S | мм | 0,5…1,2 |
Скорость прокатки, V | м/мин | 8 |
Число пар рабочих роликов | - | 6/9 |
Номинальный диаметр роликов, D | мм | 72 |
Мощность привода, N | кВт | 1,5 |
Характеристика электрооборудования: - род тока питающей сети - частота тока - напряжение | - В | Переменный, трехфазный 50 380 |
Габаритные размеры: ДхШхВ | мм | 1636х560х1006 |
Вес станка без оснастки | кг | 250 |
Дополнительная комплектация
![](https://mmz3.ru/wp-content/uploads/2023/08/ris-1.gif)
![](https://mmz3.ru/wp-content/uploads/2023/08/ris-1.gif)
По заказу может комплектоваться дополнительными роликами для прокатки:
- Плоской соединительной рейки (рис.4)
- Длинного углового фальца защелочного соединения (рис.5)
- Короткого углового фальца защелочного соединения (рис.6)
а так же для получения тонкостенных профилей небольшого сечения:
- Уголка(рис.7.1, 7.2)
- Швеллера (рис.8)
- Открытого профиля(рис.9.1, 9.2)
- W-образного профиля (рис.10)
- Кровельных профилей (рис.11, рис.12)
