СТД-865 Зиговочный станок

Описание

Зиговочная машина с электроприводом предназначена для производства различных операций по обработке кромок торцов деталей и их подготовки под сборку при изготовлении отводов, узлов ответвлений воздуховодов, этот механизм используется также при изготовлении различных вентиляционных изделий.

СТАНОК СНЯТ С ПРОИЗВОДТВА

Предназначен для гибки:

  •  Изготовления сегментов отводов.
  •  Проведения операций отбортовки.
  •  При изготовлении различных вентиляционных изделий.



Механизм работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,5 до 1 мм.

Механизм «СТД-865» используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах. Механизм состоит из станины, на которой расположены ролики, коробка скоростей, рукоятка переключения, электрооборудование

и пневмооборудование.



Для осуществления любой операции необходимо установить соответствующие ролики. Вращение рабочих роликов осуществляется через клиноременную передачу, коробку скоростей.
При помощи коробки скоростей, поворотом рукоятки в соответствующую сторону устанавливают нужную частоту вращенияроликов. Механизм имеет две рабочие позиции. Работать можно поочередно на любой позиции, используя ту или иную электрическую педаль.


Преимущества зиговочного станка

  • Эффективная система защиты от перегрузки механизма.
  • Наличие надежной системы защиты от травматизма.
  • Возможность управления механизмом с помощью электропедали или пульта.

Станок комплектуется роликами для:



  •  Предварительной отбортовки под бандаж.
  • Окончательной отбортовки под бандаж.
  • Резки и гофрирования сегментов отвода.
  • Образования зига под базовые врезки.
  • Обрезки торца под базовые врезки.
  • Соединения сегментов в отвод.
  • Образование соединений на сегментах для сборки в отвод по спецзаказу.

Технические характеристики

НаименованиеЕд. ИзмПараметры
Скорость прокатким/мин.0,36...4,95 (бесступенчато)
Мощность приводакВт.0,75
Минимальный диаметр обрабатываемых деталей. D100
Наибольшая ширина обрабатываемого сегмента мм320
Толщина прокатываемого материала мм1,0
Предел прочности прокатываемого материала кг/м2.до 59
Межцентровое расстояние между валамимм.45
Давление пневмосетикг/см2.4
Габаритные размеры ДхШхВ мм.1360х550х1710
Масса механизма кг.500

Дополнительная комплектация

Станок комплектуется роликами для:

– предварительной отбортовки под бандаж ( рис.1 );
– окончательной отбортовки под бандаж      ( рис.2 );
– резки и гофрирования сегментов отвода   ( рис.3 );
– образования зига под базовые врезки       ( рис.4 );
– обрезки торца под базовые врезки              ( рис.5 );
– соединения сегментов в отвод                      ( рис.6 );
– образование соединений на сегментах для сборки в отвод по спецзаказу (рис.7).

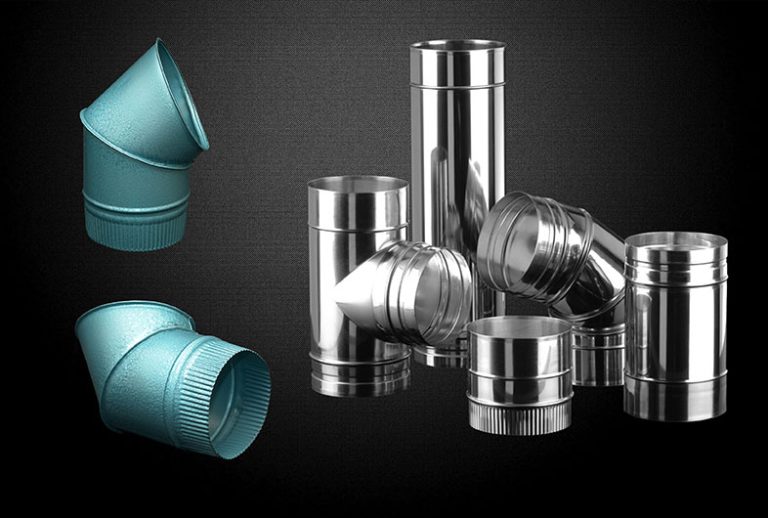

Получаемые изделия
