УГС-6/1А Универсальный трубогиб

Описание

Трубогиб УГС-6/1А предназначен для гибки круглых, профильных труб и сортового проката методом обкатки роликом вокруг гибочного шаблона (колодки), в холодном состоянии, т.е. без нагрева изгибаемой заготовки.

629 000 руб. с НДС
С ОСНАСТКОЙ

Трубогиб может использоваться для гибки:

  • Cтальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 3/8″ до 2″, толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-45, комплект оснастки поставляемый со станком представлен ниже в Таблице №1;
  • Стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
  • Cтальных бесшовных горячекатанных труб, ГОСТ 8732-70 (d от 17 до 60 мм, толщина стенки от 2,5 до 5 мм);
  • Бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81 (наружный диаметр от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72;
  • Электросварных труб из низкоуглеродистых и нержавеющих сталей, ГОСТ 10704-76, ГОСТ 11068-81 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и др.;Бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-45;
  • Котельных труб ТУ 14-3-460-75 (d от 17 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х; медных труб ГОСТ 617-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);
  • Латунных труб ГОСТ 494-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм); профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 2).
  • Комплект
    поставки гибочной оснастки для гибки водогазопроводных труб

    Таблица №1
    Ду дюймыdн,ммДу. ммМинимальная толщина станки, мм.Внутренний радиус гиба, мм.Поставляемый комплект роликовПоставляемый комплект колодок


    1/2"


    21,3


    15


    2,8


    45
    Комплект колодок для трубы 1/2"


    3/4"


    26,8


    20


    2,8


    52
    Комплект роликов для трубы 1/2"


    1"


    33,5


    25


    3,2


    73


    1 1/4"


    42,3


    32


    3,2


    92,5


    1 1/2"


    48


    40


    3,5


    145


    2"


    60


    50


    3,5


    210

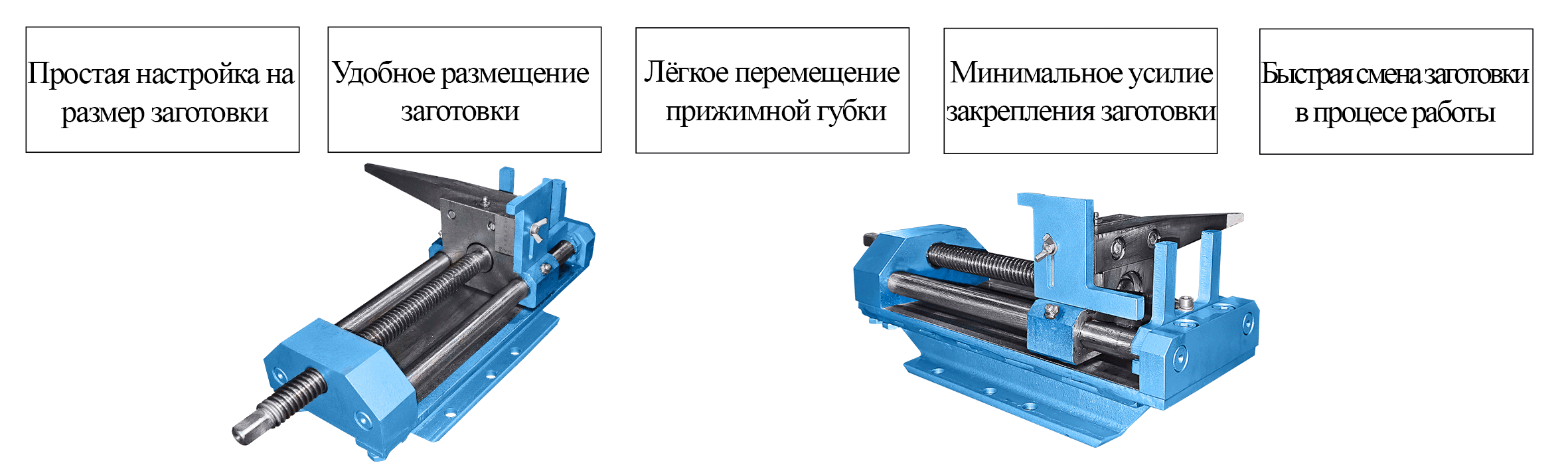

    Преимущества
    трубогиба полуавтоматического УГС-6/1А

    Высокая производительность и повторяемость гиба

    • Повторяемость гиба ± 0,5°. (За счет применения абсолютного энкодера измеряющего и передающего значение угла поворота каретки в пределах рабочей зоны и правильно подобранной технологической оснастки – роликов и колодок.
    • Задание угла гиба на ЖК экране с помощью 2-х кнопок.
    • Возможность сохранить в памяти системы управления до 5 углов гиба.
    • Автоматический возврат каретки в исходное положение.
    • Повтор цикла гиба одной кнопкой.
    • Контроль положения каретки с точностью ± 0,15°.

    Управление трубогибом в автоматическом и ручном режимах

    • В автоматическом режиме процесс гибки осуществляется системой электронного управления по заданной программе и позволяет проводить гибку с высокой скоростью, точностью и стабильной повторяемостью геометрий изделий.
    • Отображение текущего и заданного угла на ЖК экране.

    Надежность и безопасность

    • Электронный контроль рабочей зоны с автоматической остановкой в максимальной и минимальной позиции.
    • Аварийная остановка каретки станка при выходе за пределы рабочей зоны.
    • Защита двигателя от перегрузки, за счет применения электронного модуля твердотельных реле.
    • Контроль отсутствия фаз в сети электропитания.
    • Автоматическое выставление последовательности фаз при подключении к сети электропитания.
    • Система самодиагностики с отображением сообщений на ЖК экран.
    • Возможность использования трубогибочный станок при выполнении различных гибочных операций за счет сменной технологической оснастки, а также дополнительной нестандартной оснастки поставляемой по специальному заказу.
    • Стандартная комплектация трубогибочного станка из шести сменных колодок предназначена для гибки водо-газопроводных труб по ГОСТ 3262-75, диаметром от ½” до 2″ (21,3-60 мм) и толщиной стенки от 2,8 мм до 4,5 мм обыкновенных и усиленных труб.
    • Станок не требует специальной подготовки фундамента, устанавливается на любое твердое покрытие.

    Станок обеспечивает качественный изгиб заготовок на заданный угол до 180º с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).

    С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:



    • Поставляет гибочные комплекты указанные в разделе “Дополнительная комплектация” или изготавливает оснастку под потребности заказчика в пределах технических возможностей станка.
    • Изготавливает запасные части и комплектующие к станку.
    • Проводит обучение персонала на территории завода-изготовителя, дает консультации по работе на станке.
    • Осуществляет ремонт и обслуживание поставляемого оборудования.

    Технические характеристики

    НаименованиеЕд. ИзмПараметры
    Диаметр изгибаемых труб в стандартной комплектациидюймы (мм)1/2'' до 2'' (21,3 - 60 мм)
    ДвигательВ/Гц/Вт380/50/3000
    Частота вращения гибочного инструментаоб/мин.3,2
    Время цикла при гибки на 180º в полуавтоматическом режимесек.20
    Максимальный угол гибаградусы180º
    Габаритные размеры ДхШхВ:
    - c пультом управлениямм845х610х1100
    - без пульта управлениямм765х610х1100
    Масса механизма, без оснасткикг320
    Масса оснасткикг98

    Дополнительная комплектация

    Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 16 до 50 мм с толщиной стенки от 2 до 5 мм. По специальному заказу станок комплектуется оснасткой для гибки сортового проката (см. таблицу):

    • круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали от сталь Ст-3 до сталь 45);
    • квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали от сталь Ст-3 до сталь 45);
    таблица дополнительной технологической оснастки под все типоразмеры труб диаметром от 16 до 50 мм с толщиной стенки от 2 до 5 мм.

    Предлагаемая дополнительная оснастка для гибки круглых труб не входящая в комплектацию станка

    НаименованиеСостав комплектаДиаметр трубы, прутка, наружн., мм.Толщина стенки, мм.Внутренний радиус гиба.,мм
    Комплект для гибки труб 8х1,5 Rвн=42 Колодка + ролик8 1,5 42
    Комплект для гибки труб 10х2 Rвн=42 Колодка + ролик10 242
    Комплект для гибки труб 12х2,2 Rвн=42 Колодка + ролик12 2,242
    Комплект для гибки труб 12х1,5 Rг=60 Колодка + ролик121,556
    Комплект для гибки труб 14х2,2 Rвн=42 Колодка + ролик142,242
    Комплект для гибки труб 14х1,5 Rг=60Колодка + ролик141,560
    Комплект для гибки труб 16х2,2 Rвн=52 Колодка + ролик162,252
    Комплект для гибки труб 16х2 Rвн=64 Колодка + ролик16264
    Комплект для гибки труб 17х2,5 Rвн=42Колодка + ролик172,542
    Комплект для гибки труб 18х2,2 Rвн=67Колодка + ролик182,267
    Комплект для гибки труб 18х2,5 Rвн=54Колодка + ролик182,554
    Комплект для гибки труб 20х1,5 Rвн=157,5Колодка + ролик201,5157,5
    Комплект для гибки труб 20х2,5 Rвн=60Колодка + ролик202,560
    Комплект для гибки труб 21,3х2,2 Rвн=125Колодка + ролик21,32.2125
    Комплект для гибки труб 22х2,5 Rвн=66Колодка + ролик222.566
    Комплект для гибки труб 22х2,5 Rвн=91Колодка + ролик222.591
    Комплект для гибки труб 22х3 Rвн=45Колодка + ролик22345
    Комплект для гибки труб 22х3 Rвн=52Колодка + ролик22352
    Комплект для гибки труб 22х4 Rвн=70Колодка + ролик22470
    Комплект для гибки труб 24х2,5 Rвн=72Колодка + ролик242,572
    Комплект для гибки труб 25х1,5 Rвн=125Колодка + ролик251,5125
    Комплект для гибки труб 25х4 Rвн=75Колодка + ролик25475
    Комплект для гибки труб 25х2,5 Rг=87,5Колодка + ролик252,587,5
    Комплект для гибки труб 26х2,5 Rвн=78Колодка + ролик262,578
    Комплект для гибки труб 26,8х2,5 Rвн=165Колодка + ролик26,82,5165
    Комплект для гибки труб 26,8х2,8 Rвн=86,6Колодка + ролик26,82,886,6
    Комплект для гибки труб 26,8х2,8 Rвн=136,6Колодка + ролик26.82,8 136,6
    Комплект для гибки труб 27х3,2 Rвн=100Колодка + ролик273,2100
    Комплект для гибки труб 28х3 Rвн=84Колодка + ролик28384
    Комплект для гибки труб 28х4 Rвн=100Колодка + ролик284100
    Комплект для гибки труб 30х1,5 Rвн=232Колодка + ролик301,5 232
    Комплект для гибки труб 30х1,5 Rвн=153Колодка + ролик301,5153
    Комплект для гибки труб 30х2,5 Rвн=90Колодка + ролик302,590
    Комплект для гибки труб 30х4 Rвн=110Колодка + ролик304110
    Комплект для гибки труб 32х1,5 Rвн=160Колодка + ролик321,5160
    Комплект для гибки труб 32х2,5 Rвн=100Колодка + ролик322,5100
    Комплект для гибки труб 32х3 Rвн=84Колодка + ролик32384
    Комплект для гибки труб 32х3 Rвн=96Колодка + ролик32396
    Комплект для гибки труб 32х3 Rвн=134Колодка + ролик323134
    Комплект для гибки труб 32х3 Rвн=210Колодка + ролик323210
    Комплект для гибки труб 32х3,2 Rвн=170Колодка + ролик323,2170
    Комплект для гибки труб 32х3,5 Rвн=134Колодка + ролик323,5134
    Комплект для гибки труб 32х5 Rвн=75Колодка + ролик32575
    Комплект для гибки труб 33х2,8 Rвн=220Колодка + ролик332,8220
    Комплект для гибки труб 33,7х3 Rвн=183,2Колодка + ролик33,73183,2
    Комплект для гибки труб 35х2,5 Rвн=180Колодка + ролик352,5180
    Комплект для гибки труб 35х4 Rвн=130Колодка + ролик354130
    Комплект для гибки труб 38х2,5 Rвн=152Колодка + ролик382,5152
    Комплект для гибки труб 38х3 Rвн=92Колодка + ролик38392
    Комплект для гибки труб 38х3 Rвн=100Колодка + ролик383100
    Комплект для гибки труб 38х4 Rвн=136Колодка + ролик384136
    Комплект для гибки труб 38х5 Rвн=106Колодка + ролик385106
    Комплект для гибки труб 38х5 Rвн=156Колодка + ролик385156
    Комплект для гибки труб 40х2,5 Rвн=160Колодка + ролик402,5160
    Комплект для гибки труб 42х4 Rвн=120Колодка + ролик424120
    Комплект для гибки труб 42х4 Rвн=170Колодка + ролик424170
    Комплект для гибки труб 42х3,5 Rвн=101Колодка + ролик423,5101
    Комплект для гибки труб 42х3 Rвн=200Колодка + ролик423200
    Комплект для гибки труб 45х5 Rвн=120Колодка + ролик455120
    Комплект для гибки труб 48х2,5 Rвн=202Колодка + ролик482,5202
    Комплект для гибки труб 48х3,5 Rвн=228Колодка + ролик483,5228
    Комплект для гибки труб 48х4 Rвн=145Колодка + ролик484145
    Комплект для гибки труб 50х2,5 Rвн=200Колодка + ролик502200
    Комплект для гибки труб 50х5 Rвн=160Колодка + ролик505160
    Комплект для гибки труб 51х3 Rвн=210Колодка + ролик513210
    Комплект для гибки труб 57х3,5 Rвн=218Колодка + ролик573,5218
    Комплект для гибки труб 57х4 Rг=200Колодка + ролик574200
    Гибочный комплект
    Ø20, Rг=63
    Колодка + ролик20пруток63
    Гибочный комплект
    Ø20, Rг=60
    Колодка + ролик20пруток60
    Гибочный комплект
    Ø28, Rг=50
    Колодка + ролик28пруток50
    Гибочный комплект
    Ø32, Rг=73
    Колодка + ролик32пруток73

    Предлагаемая дополнительная оснастка для гибки квадратных и прямоугольных труб не входящая в комплектацию станка

    НаименованиеСостав комплектаРазмер стенок рубы, мм.Толщина стенки, мм.Внутренний радиус гиба.,мм
    Комплект для гибки труб 15х15х1,5 Rвн=60 Колодка + ролик15х151,560
    Комплект для гибки труб 15х15х2,0 Rвн=60 Колодка + ролик15х152,060
    Комплект для гибки труб 20х20х1,5 Rвн=80 Колодка + ролик20х201,580
    Комплект для гибки труб 20х20х2,0 Rвн=80 Колодка + ролик20х202,080
    Комплект для гибки труб 20х20х1,5 Rвн=120 Колодка + ролик20х201,5120
    Комплект для гибки труб 20х20х1,5 Rвн=160Колодка + ролик20х201,5160
    Комплект для гибки труб 25х25х1,5 Rвн=125 Колодка + ролик25х251,5125
    Комплект для гибки труб 25х25х3,0 Rвн=125 Колодка + ролик25х253,0125
    Комплект для гибки труб 25х25х3,0 Rвн=160Колодка + ролик25х253,0160
    Комплект для гибки труб 30х30х2,0 Rвн=150Колодка + ролик30х302,0150
    Комплект для гибки труб 40х20х1,5 Rвн=80Колодка + ролик40х201,580
    Комплект для гибки труб 40х20х2,0 Rвн=80Колодка + ролик40х202,080
    Комплект для гибки труб 40х20х1,5 Rвн=145Колодка + ролик40х201.5145
    Комплект для гибки труб 40х20х1,5 Rвн=220Колодка + ролик40х201,5220
    Комплект для гибки труб 40х25х2,0 Rвн=125Колодка + ролик40х252,0125
    Комплект для гибки труб 40х40х2,5 Rвн=160Колодка + ролик40х402,5160
    Комплект для гибки труб 50х25х1,5 Rвн=200Колодка + ролик50х251,5 200

    Получаемые изделия

    Видео

    Плейлист

    22 Видео

    Документация

    Трубогибочный станок УГС-6/1А декларация о соответствии.
