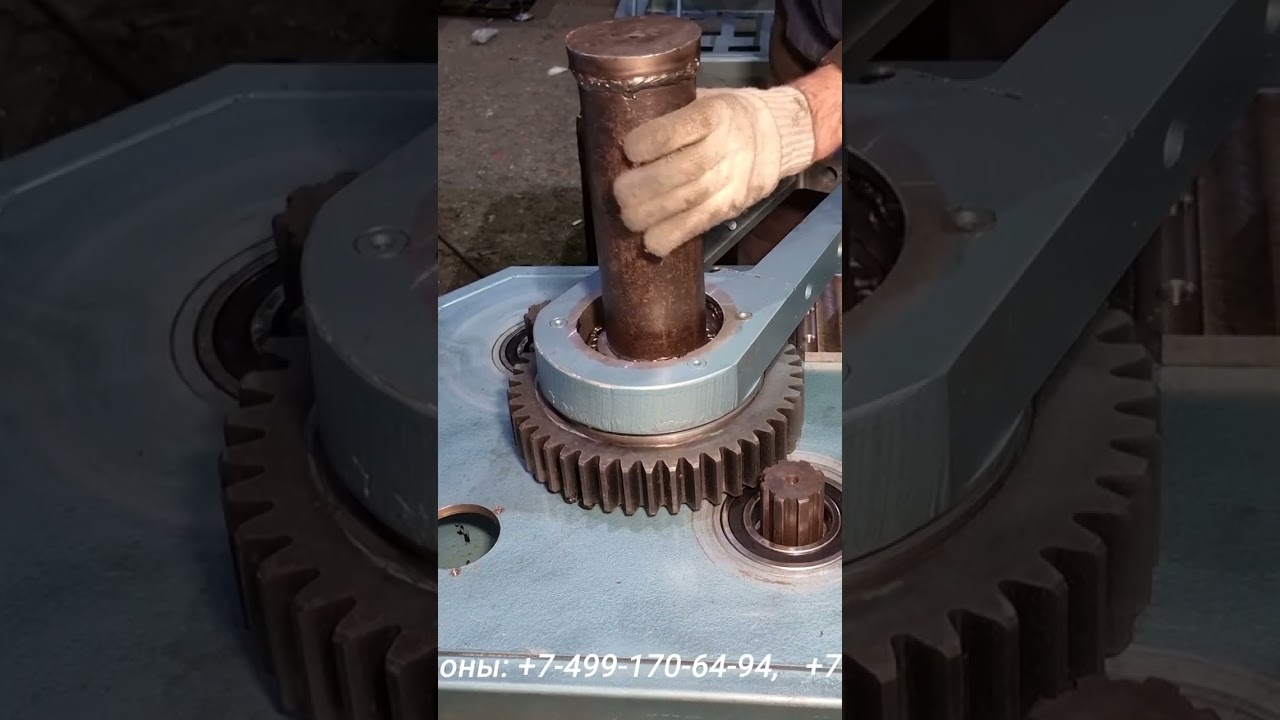

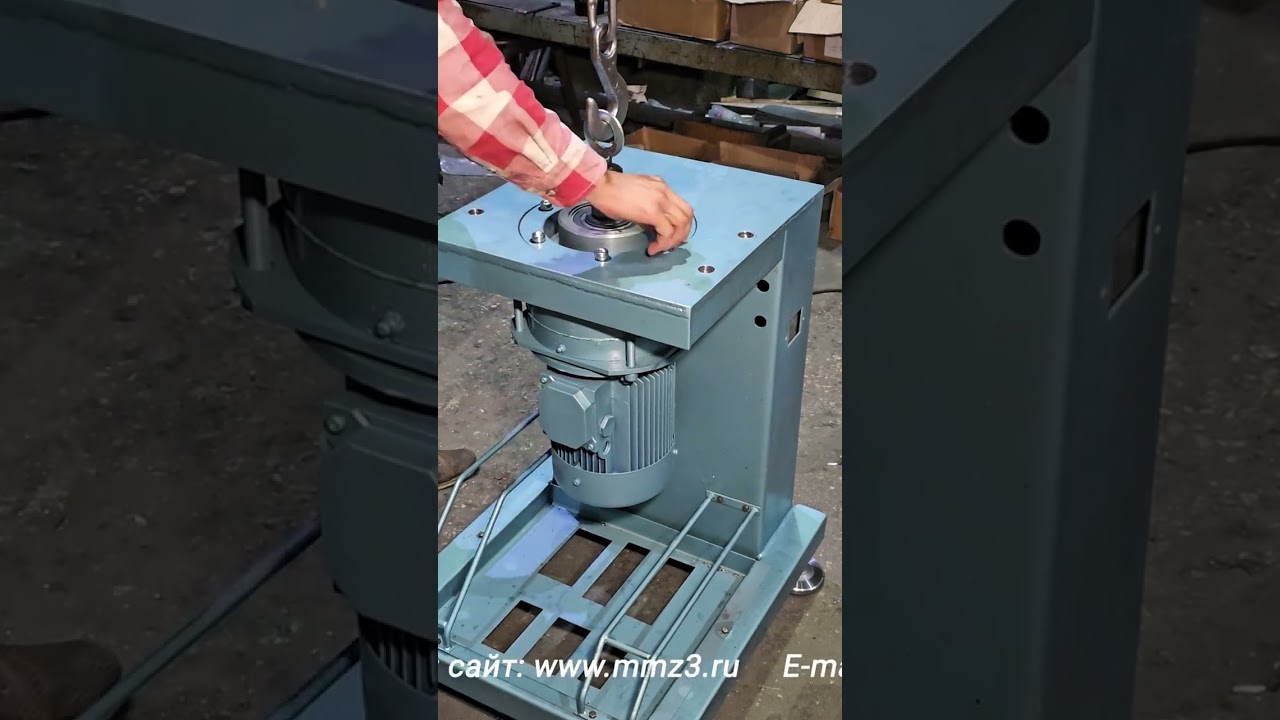

УГС-6/1А Универсальный трубогиб на 220В
Описание
Трубогиб УГС-6/1А предназначен для гибки круглых, профильных труб и сортового проката методом обкатки роликом вокруг гибочного шаблона (колодки), в холодном состоянии, т.е. без нагрева изгибаемой заготовки. Станок комплектуется оснасткой для гибки водогазопроводных труб: ½", ¾", 1", 1¼", 1½", 2" (шесть комплектов) представленных ниже в Таблице № 1.
Трубогиб используeтся для гибки:
- Cтальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 3/8″ до 2″, толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-45;
- Стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
- Cтальных бесшовных горячекатанных труб, ГОСТ 8732-70 (d от 17 до 60 мм, толщина стенки от 2,5 до 5 мм);
- Бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81 (наружный диаметр от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72;
- Электросварных труб из низкоуглеродистых и нержавеющих сталей, ГОСТ 10704-76, ГОСТ 11068-81 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и др.;Бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-45;
Гибочные комплекты, входящие в комплектацию станка (Таблица 1)
| № п/п | Обозначение трубы по ГОСТ 3262-75 | Толщина стенки, мм не менее | Обозначение в дюймах | D нар, мм | R по внутр. стенке, мм |
|---|---|---|---|---|---|
1 | Труба 15 | 2,8 | 1/2" | 21,3 | 45 |
| 2 | Труба 20 | 2,8 | 3/4" | 26,8 | 52 |
| 3 | Труба 25 | 3,2 | 1" | 33,5 | 73 |
4 | Труба 32 | 3,2 | 1¼" | 42,3 | 92,5 |
5 | Труба 40 | 3,5 | 1½" | 48,0 | 145 |
6 | Труба 50 | 3,5 | 2" | 60,0 | 210 |
Комплектация станка и его возможности
Зажим
Универсальный трубогиб используется для выполнения различных гибочных операций за счет сменной технологической оснастки, поставляемой со станком, а так же нестандартной оснасткой, поставляемой по специальному заказу.

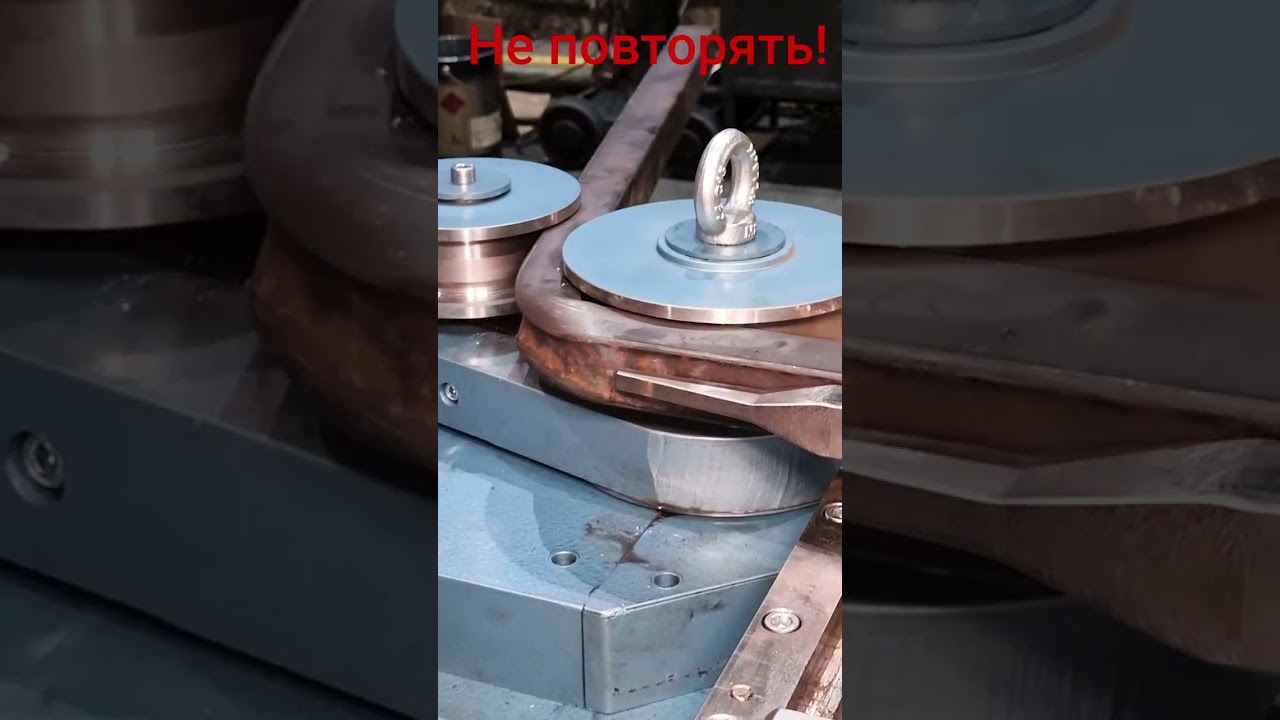

Станок обеспечивает качественный изгиб заготовок на заданный угол до 180° с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).
Станок работает в ручном и автоматическом режиме. Процесс гибки осуществляется системой электронного управления по заданной программе и позволяет проводить гибку с высокой скоростью, точностью и стабильной повторяемостью геометрии изделий. Станок не требует специальной подготовки фундамента, устанавливается на любое твердое покрытие производственной площадки.
Пульт управления
Преимущества
Универсального гибочного станка УГС-6/1А
Высокая производительность и повторяемость гиба достигается применением частотного преобразователя.
- Повторяемость гиба ± 0,5°. (За счет применения абсолютного энкодера обеспечивающего контроль положения каретки с точностью ± 0,15°).
- Задание угла гиба на ЖК экране с помощью 2-х кнопок.
- Возможность сохранить в памяти системы управления до 5 углов гиба.
- Автоматический возврат каретки в исходное положение с высокой скоростью.
- Повтор цикла гиба одной кнопкой.
- Отображение текущего и заданного угла гиба на ЖК экране.
Надежность и безопасность
- Электронный контроль рабочей зоны с автоматической остановкой в максимальной и минимальной позиции.
- Аварийная остановка каретки станка при выходе за пределы рабочей зоны.
- Защита двигателя от перегрузки.
- Контроль отсутствия фаз в сети электропитания.
- Автоматическое выставление последовательности фаз при подключении к сети электропитания.
- Система самодиагностики с отображением сообщений на ЖК экран.
На станок предоставляется гарантия 12 месяцев со дня отгрузки с завода.
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
- Поставляет гибочные комплекты указанные в разделе “Дополнительная комплектация” или изготавливает оснастку под потребности заказчика в пределах технических возможностей станка.
- Изготавливает запасные части и комплектующие к станку.
- Проводит обучение персонала на территории завода-изготовителя, дает консультации по работе на станке.
- Осуществляет ремонт и обслуживание поставляемого оборудования.
Комплект
поставки гибочной оснастки для гибки водогазопроводных труб
Таблица №1
| Ду дюймы | dн,мм | Ду. мм | Минимальная толщина станки, мм. | Внутренний радиус гиба, мм. | Поставляемый комплект роликов | Поставляемый комплект колодок |
|---|---|---|---|---|---|---|
1/2" | 21,3 | 15 | 2,8 | 45 |  |
|
| 3/4" | 26,8 | 20 | 2,8 | 52 |  |  |
| 1" | 33,5 | 25 | 3,2 | 73 |  |
|
1 1/4" | 42,3 | 32 | 3,2 | 92,5 |  |
|
1 1/2" | 48 | 40 | 3,5 | 145 |  |  |
2" | 60 | 50 | 3,5 | 210 |  |  |
Технические характеристики
Требования к питающей сети
| Размер трубы | Потребляемый ток сети | Требуемая мощность | Вводный автомат | Сечение проводов (медь) |
|---|---|---|---|---|
| 1½" (ВГП 48х3,5) | 15А | 3,5 КВт | С25 | 2,5мм² |
| 2" (ВГП 60х3,5) | 22А | 5 КВт | С25 | 2,5мм² |
Комплект
поставки гибочной оснастки для гибки водогазопроводных труб
Таблица №1
| Ду дюймы | dн,мм | Ду. мм | Минимальная толщина станки, мм. | Внутренний радиус гиба, мм. | Поставляемый комплект роликов | Поставляемый комплект колодок |
|---|---|---|---|---|---|---|
1/2" | 21,3 | 15 | 2,8 | 45 | |
|
| 3/4" | 26,8 | 20 | 2,8 | 52 | | |
| 1" | 33,5 | 25 | 3,2 | 73 | |
|
1 1/4" | 42,3 | 32 | 3,2 | 92,5 | |
|
1 1/2" | 48 | 40 | 3,5 | 145 | | |
2" | 60 | 50 | 3,5 | 210 | | |
Дополнительная комплектация
Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 16 до 50 мм с толщиной стенки от 2 до 5 мм. По специальному заказу станок комплектуется оснасткой для гибки сортового проката (см. таблицу):
- круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали от сталь Ст-3 до сталь 45);
- квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали от сталь Ст-3 до сталь 45);
Предлагаемая дополнительная оснастка для гибки круглых труб не входящая в комплектацию станка
Предлагаемая дополнительная оснастка для гибки квадратных и прямоугольных труб не входящая в комплектацию станка
Получаемые изделия
